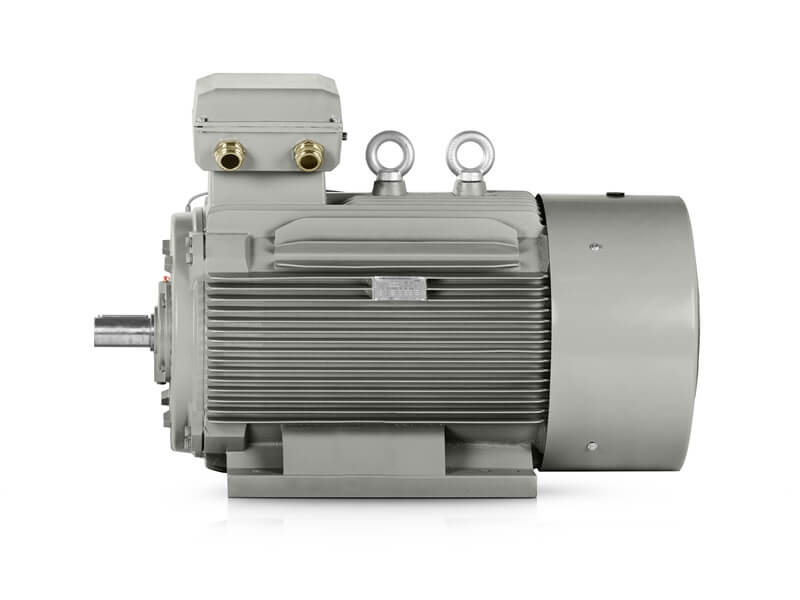

Elektromotor 160 kW 3LC355M1-6, 990 ot.min.-1

Typ

3LC55M1-6

Výkon

160 kW

Otáčky

990 ot/min

Prúd (400V)

281 A

Napätie

400/690 V

Kostra

Liatina

Produkt je dostupný na sklade.

Elektromotory 160kW 3LC355M1-6 – 400V/690V

Elektromotor 160 kW 3LC355M1-6, 990 ot.min.-1 sa právom radí medzi najkvalitnejšie produkty v kategórii elektromotory s výkonom do 400 kW. Ide o elektromotory so širokým spektrom využitia. Sú vhodné pre náročnejšie aplikácie. Sú výnimočné najmä množstvom nadštandardných prvkov aj v základnej výbave a mnohými ďalšími výhodami. Precízna výroba a zloženie z kvalitných materiálov zabezpečuje spoľahlivosť a dlhovekosť elektromotora.

Elektromotor 160kW, 6 pól skladom

Základná výbava elektromotora 160kW 3LC:

  • elektromotor 3LC355M1-6
  • oceľový kryt chladenia, chladiacej vrtule (štandardne sa používa plastový kryt)
  • zosilené ložiská s uzavretou oceľovou klietkou
  • masívne liatinové zosilené patky
  • špeciálne teplotne vysokoodolná vazelína v zosilených ložiskách
  • kovová skrinka pripojovacieho terminálu (štandardne sa u motorov do 22kW používa plastová)
  • zosilené, vystužené ložiskové štíty z liatiny
  • ROTOR
  • spevnená rotorová klietka (oceľovo-hliníková s prídavkom medi)
  • VINUTIE
  • VPI (Vacuum pressure impregnation) – vákuová impregnácia
  • strojné navíjanie
  • maximálna čistota medi v smaltovanom drôte vinutia
  • STATOROVÉ PLECHY – strojne krájanie a lisovanie
  • strojné vkladanie plechov do statoru

Vlastnosti elektromotory LC

  • box môže byť na boku a tiež hore, v závislosti od vyžiadania a konkrétneho typu
  • Uchytenie príruby
  • Upevnenie pevnostnými oceľovými imbusovými šróbami
Elektromotor 160 kW – Eshop

Na našom e-shope nájdete okrem liatinových elektromotorov LC aj:
– hliníkové elektromotory AL
– krúžkové a žeriavové elektromotory
– nízkonapäťové elektromotory veľkých výkonov
– vysokonapäťové elektromotory
– jednosmerné elektromotory
– elektromotory do prostredia s nebezpečenstvom výbuchu
– elektromotory s brzdou
– elektroprevodovky
– množstvo iného sortimentu

Elektromotor 160 kW – najvyššia dostupná kvalita

Elektromotory 1,2,3 LC sú vyrábané v maximálnej možnej kvalite s veľkou precíznosťou a to ich robí skvelým spoločníkom vo vašej práci.

elektromotor rozobratý 160kw

elektromotor stator 160kw

elektromotory statorové plechy 160kw

elektromotor rotor 160kw

stator elektromotoru 160kw

Dátový list pre trojfázové elektromotory
Typ elektromotora: 3LC355M1-6, 160 kW

Typ

3LC-3LC355M1-6

Výkon (kW)

160

Menovitý prúd 400V (A)

281

Rýchlosť (rpm)

990

Frekvencia (Hz)

50

LRT/RLT

1,8

BDT/RLT

2

LRA/RLA

6,8

Efektívnosť (%)

95,6

Účinník

0,86

Hlučnosť (dB)

85

Standard: špecifikácia

IEC60034-1 / GB755

Standard: test

IEC60034-2 / GB/T1032

Standard: hluk

IEC60034-9 / GB10069.3

Standard: vibrácie

IEC60034-14 / GB10068

Rám (mm)

355

Póly

6

Napätie (V)

400/690

Pripojenie

Δ/Y

Izolačná trieda

F

Servisný faktor

1,0

Zaťaženie

S1, S2, S3, S4-S9

Teplota okolia (°C)

-35°C~40°C

Inštalačná nadmorská výška

1000 m

Trieda ochrany

IP55

Typ chladenia

IC411

Inštalácia

IM B (na vyžiadanie)

Vibrácie

2.8 mm/s

Smer rotácie

Oba

Štartovanie

DOL alebo VFD

Spojovanie

priamo

Typ zaťaženia

parabolická alebo lineárna krivka

Svorkovnica

2xM63x1,5

Ložiská DE/NDE

NU322C3/6322C3

Elektromotor 160 kW 3LC355M1-6, 990 ot.min.-1

Elektromotor 160 kW 3LC355M-6, 990 ot.min.-1 Elektromotor 160 kW 3LC355M-6, 990 ot.min.-1 Elektromotor 160 kW 3LC355M-6, 990 ot.min.-1 Elektromotor 160 kW 3LC355M-6, 990 ot.min.-1

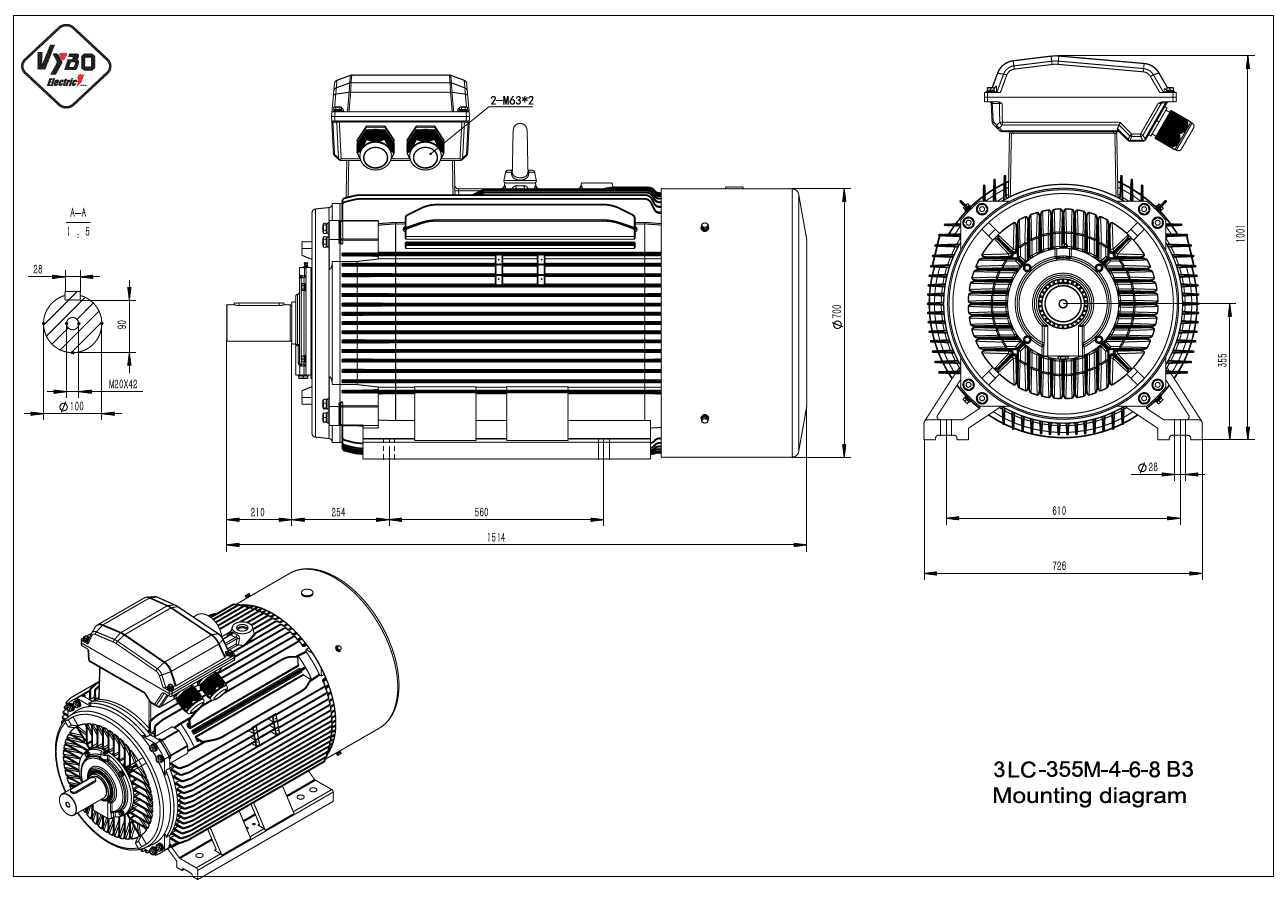

Rozmerový výkres – Elektromotor 160kW 3LC355M1-6 – B3 pätkový

rozmerový výkres elektromotor 3LC 355M B3

Rozmerový výkres – Elektromotor 160kW 3LC355M1-6 – B5 prírubový

rozmerový výkres elektromotor 3LC 355M B5

Rozmerový výkres – Elektromotor 160kW 3LC355M1-6 – B35 pätky + príruba

rozmerový výkres elektromotor 3LC 355M B35
