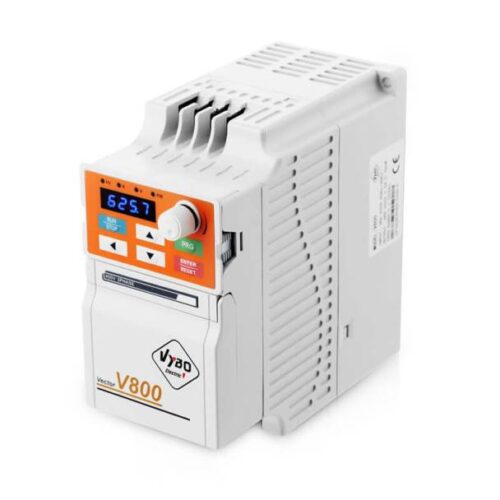

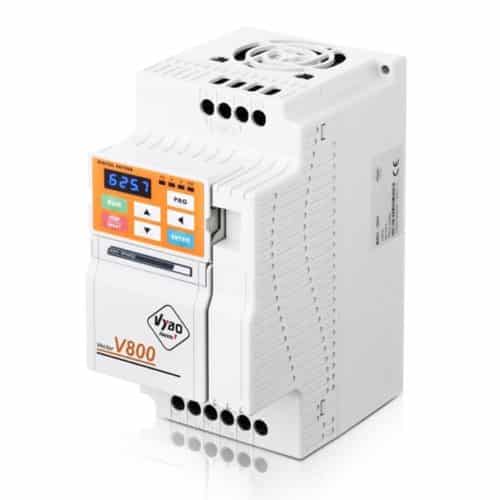

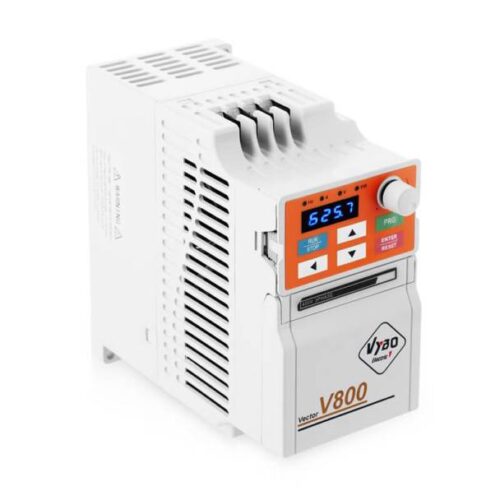

frekvenčný menič 0,75kW V800 230V model 2S0007
frekvenčný menič 0,75kW V800 230V model 2S0007
frekvenčný menič 0,75kW V800 230V model 2S0007
frekvenčný menič 0,75kW V800 230V model 2S0007

Frekvenčný menič 0,75kW, V800-2S0007

Original price was: 207,00 €.Current price is: 140,00 €. bez DPH

Medzisúčet:

Spolu za doplnky:

+

Spolu s doplnkami:

frekvenčné meniče V800 230V

Model V800-2S0007
Výkon 0,75 kW
Max. menovitý vstupný prúd 7,2 A
Menovitý výstupný prúd 4,5 A
Vstupné napätie 50/60Hz 1 fáza 230 V
Prierez nap. kábla 1,5 mm²
Istič 16 A
Kategórie: , ,

iso certifikáty vybo electric

Sme odborníci na frekvenčné meniče
24 hodín denne, 7 dní v týždni – urgentné dodávky veľkých frekvenčných meničov meničov
Sklad aj servisné stredisko máme v srdci Slovenska
Frekvenčné meniče odosielame priamo zo skladu
Vlastné vývojové stredisko a možnosť prispôsobenia produktov na mieru
Extra rýchle dodanie po celej republike
Voliteľné príslušenstvo k meničom

Frekvenčný menič V800 0,75kW

Meniče frekvencie vyrobené pod sériou V 800 sú nielen kompatibilné s vektorovým riadením, ale ich výnimočnosťou je aj výroba v maximálnej možnej kvalite. Ich súčasťou sú najnáročnejšie funkcie využívané pri profesionálnom riadení pohonov, ktoré uspokojujú aj náročných užívateľov. Táto séria zahŕňa aj výbavu špeciálneho softvéru a funkcií, ktoré sú zárukou prevádzky aj v tých najťažších priemyselných podmienkach. Tak ako iné modely, aj frekvenčný menič 0,75kW, V800-2S0007 je predprogramovaný už pri jeho výrobe, čím je pripravený na okamžité použitie – hneď po jeho zapojení do elektrickej siete. Užívateľ môže menič ovládať z panela, ale aj externe pomocou digitálneho alebo analógového ovládania. Využíva sa nielen na jednoduché, ale aj tie najnáročnejšie aplikácie, ktoré bývajú často maximálne preťažené.

Funkcie frekvenčných meničov V800

  • Napájanie meniča frekvencie jednofázovým napätím 1 x 230 V AC
  • Riadiaci režim meniča frekvencie je SFVC vektorový s otvoreným okruhom, alebo V/F riadenie
  • Výstupná frekvencia meniča 0,01 až 3200 Hz
  • V 800 pracuje s nosnou frekvenciou 1 až 16 kHz
  • V 800 majú štandardne zabudovanú brzdovú jednotku, PID, PLC
  • Zabudovaný EMC filter
  • Štandardné funkcie AVR, JOG, časovače, ochrany
  • Bezpečnostná funkcia EMS okamžitého zastavenia
  • Funkcia pripojenia PTC ochrany alebo termokontaktu elektromotora
  • Odnímateľný panel s možnosťou externej inštalácie do 50 m (káblom)
  • V 800 disponuje 6 digitálnymi vstupmi, z toho 1 vysokorýchlostný pulzný 100 kHz; 2 analógové vstupy 0-10 V a 4-20 mA.
  • Výstupy sú 1 digitálny, 1 analógový a 1 reléový
  • Fyzické rozhranie RS 485 MODBUS sériovo zabudované
  • Komunikačné rozhranie MODBUS RTU
  • Štandardy EN/IEC 61800-3: 2017; C1, ktorý je vhodný do 1. prostredia; EN/IEC 61800-3: 2017; C2, ktorý je vhodný do 1. prostredia

Uplatnenie v priemysle

  • brúsky
  • čerpadlá
  • frézy
  • vzduchotechnika
  • rezacie stroje
  • potraviny
  • elektrické prevodovky
  • keramika
  • textil
  • stroje na potápanie
  • odstredivé stroje





Meniče V800 – ďalšie informácie

Ak chcete zistiť viac informácií o frekvenčných meničoch rady V800, môžete si pozrieť aj nasledujúce materiály v PDF: manuál na používanie a katalóg frekvenčných meničov. V prípade potreby doplnenia chýbajúcich údajov nás môžete aj kontaktovať na našu zákaznícku linku 00421 944 105 361 alebo nám napíšte správu na predaj@vyboelectric.eu. Naši predajcovia vám radi odpovedia na všetky vaše otázky. Tešíme sa na vaše správy !

Galéria – Frekvenčné meniče 0,75kW V800

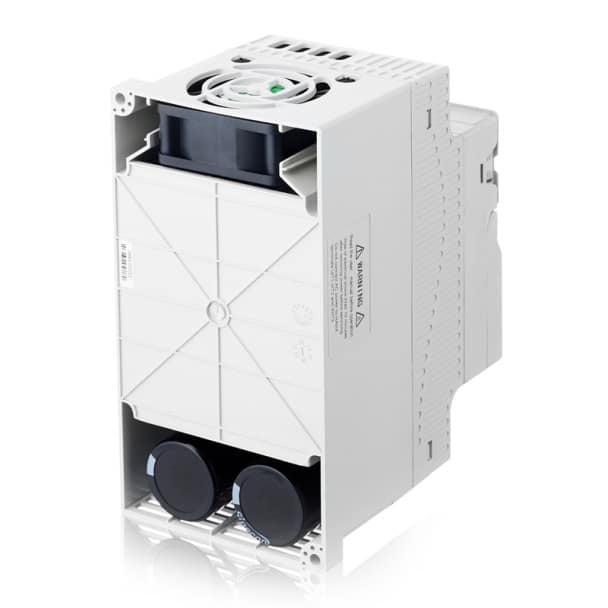

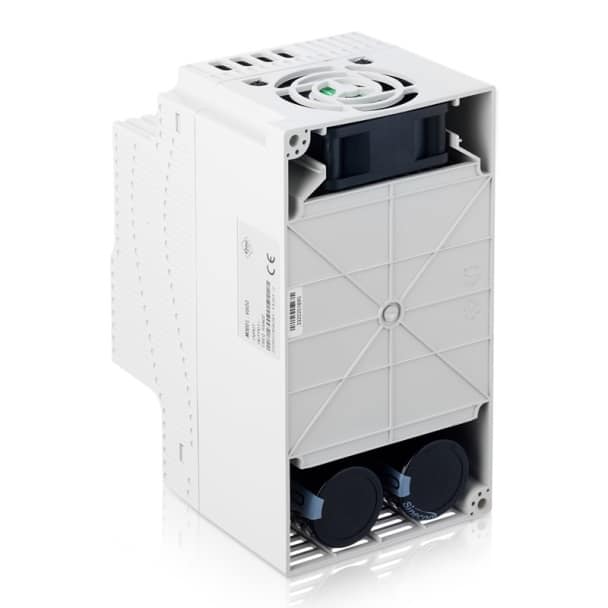

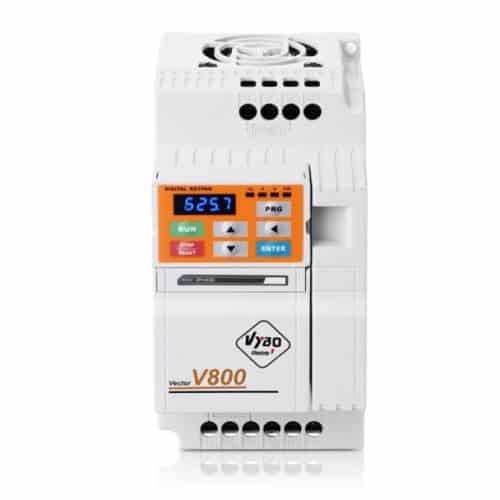

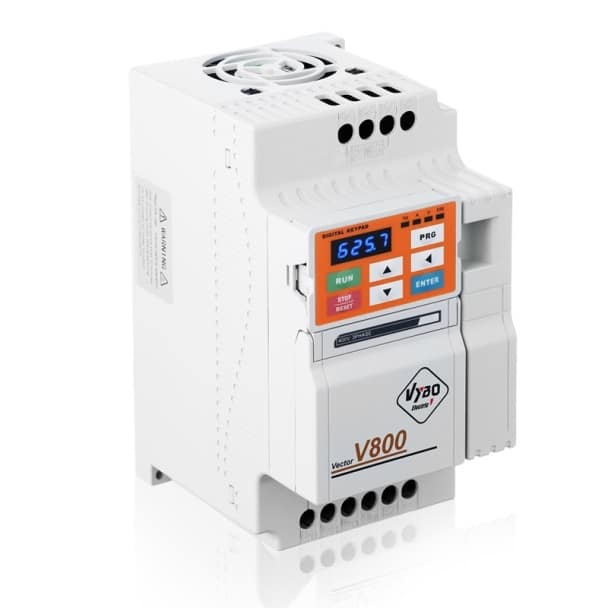

frekvenčný menič 0,75kW V800 230V model 2S0007

frekvenčný menič 0,75kW V800 230V model 2S0007

frekvenčný menič 0,75kW V800 230V model 2S0007

frekvenčný menič 0,75kW V800 230V model 2S0007

frekvenčný menič 0,75kW V800 230V model 2S0007

Rozmerový výkres – Frekvenčný menič 0,75kW V800

rozmerový výkres frekvenčný menič V800 model 2S0007

Podrobná technická špecifikácia

Typ modelu meniča V800 Menovitý výst. výkon (kW) Menovitý vstupný prúd (A) Menovitý výstúpný prúd (A) Odporúčaný výkon motora (kW)
V800-2S0007 0,75 7,2 4,5 0,75
Vstupné napätie (V) 50/60Hz Výkon motora (kW) Odporúčaný prierez kábla (mm²) Odporúčaný istič (A)
1 fázové 1×230 V 0,75 1,5 16

Tabuľka vhodných brzdových odporov

Typ meniča frekvencie Brzdný odpor Brzdová jednotka Odporúčaný výkon motora (kW)
Výkon odporu (kW) Hodnota odporu (Ω) (≥)
V800-2S0007 0,8 150 Integrovaná 0,75

Všeobecné technické parametre pre všetky typy V800

Položka VECTOR V800
Riadiaci režim V/F skalárne riadenie
SFVC vektorové s otvoreným okruhom
Maximálna frekvencia SFVC vektorové riadenie: 0 – 320 Hz
V/F skalárne riadenie:       0 – 3200 Hz
Nosná frekvencia 1-16 kHz
Nosná frekvencia sa automaticky nastaví na základe charakteristiky zaťaženia.
Rozlíšenie vstupnej frekvencie Digitálne nastavenie 0.01 Hz
Analógové nastavenie: maximálna frekvencia x 0.025%
Počiatočný krútiaci moment G typ: 0.5 Hz/150% (SVFC)
P typ: 0.5 Hz/100%
Rozsah rýchlosti 1:100 (SFVC)
Stabilita rýchlosti ± 0.5% (SFVC)
Presnosť riadenia krútiaceho momentu ± 5% (SFVC)
Veľkosť preťaženia G typ: 60s pre 150% menovitého prúdu, 3s pre 180% menovitého prúdu
P typ: 60s pre 120% menovitého prúdu, 3s pre 150% menovitého prúdu.
Zvýšenie krútiaceho momentu Fixné zvýšenie krútiaceho momentu
Užívateľské zvýšenie 0.1%-30.0%
EMC filter Integrovaný s označením „C1“ triedy C1.
Bez označenia triedy C2.
V/F krivka Priamky V/F krivka
Viacbodová V/F krivka
N-napäťová V/F krivka (násobok 1.2-napätia, 1.4- napätia, 1.6- napätia, 1.8- napätia, upravená)
V/F separácia Dva typy: úplná separácia; polovičná separácia
Režimy rampy Rovná rampa
Rampa typu S-krivka
Štyri skupiny časov zrýchlenia / spomalenia s rozsahom 0,0-6500,0 s
DC brzdenie Frekvencia brzdenia: 0,3 Hz až maximálna frekvencia
Doba brzdenia: 0.0-100.0 s
Hodnota prúdu pri brzdení: 0.0%-100.0 %
Riadenie v JOG režime (krokovanie) JOG frekvenčný rozsah: 0.00-50.00 Hz
JOG čas zrýchlenia / spomalenia: 0.0-6500.0 s
Implem. viac prednastavených rýchlostí Implementovaných až 16 rýchlostí pomocou jednoduchej funkcie PLC alebo kombinácie koncových stavov X.
Zabudovaný PID regulátor Uľahčuje procesne riadený systém riadenia uzavretej slučky.
Automatická regulácia napätia AVR Pri zmene napájacieho napätia môže automaticky udržiavať konštantné výstupné napätie.
Ovládač prepätia a nadmerného prúdu Prúd a napätie sú automaticky obmedzené počas chodu, aby sa zabránilo častému vypínaniu v dôsledku prepätia a nadmerného prúdu.
Obmedzenie krútiaceho momentu a riadenie Môže automaticky obmedziť krútiaci moment a zabrániť častej zmene nadprúdu počas chodu.
Bezpečnostná funkcia EMS STOP Systém „Emergency STOP“: v núdzových prípadoch zastaví menič okamžite, po aktivácii EMS STOP.
Rýchle obmedzenie prúdu Pomáha predchádzať častým chybám z dôvodu nadprúdu AC motora
Vysoký výkon Riadenie AC motora sa realizuje technológiou riadenia prúdu vektora s vysokým výkonom.
Časové riadenie Časový rozsah: 0.0-6500.0 minút
Komunikačný protokol RS485 MODBUS RTU
Kanál spúšťacích príkazov Podľa panelu, riadiacich terminálov, port sériovej komunikácie je možné prepínať mnohými spôsobmi
Zdroj frekvencie 10 druhov frekvencií, daných digitálnym analógovým napätím, analógovým prúdom, impulzom, sériovým portom, môže byť prepínaný mnohými spôsobmi
Pomocný zdroj frekvencie 10 druhov frekvencií, môže sa ľahko realizovať mikro nastavenie, frekvenčný syntetizátor
Vstup a výstup Vstupné svorkovnice 6 digitálnych vstupov, z ktorých jeden podporuje až 100 kHz vysokorýchlostný impulzný vstup. 2 analógové vstupy, z ktorých jeden podporuje iba 0-10V vstup a druhý podporuje 0-10V alebo 4-20mA vstup.
Výstupné svorkovnice 1 digitálny výstup
1 reléový výstup,
1 analógová výstupná svorka, s výstupom 0-20mA / 0-10 V
LED displej Zobrazuje parametre
Uzamknutie tlačidiel a výber funkcií Môže blokovať tlačidlá čiastočne alebo úplne a definovať rozsah funkcií niektorých tlačidiel, aby sa zabránilo nesprávnej funkcii.
Ochranný režim Zisťovanie skratu motora pri zapnutí, ochrana proti strate výstupnej fázy, ochrana pred nadmerným prúdom, ochrana proti prepätiu, ochrana pod napätím, ochrana proti prehriatiu a ochrana proti preťaženiu.
EMC (kompaktibilita) IEC 61000-4-6; IEC 61000-4-4;IEC 61000-4-11; IEC 61000-4-5
Štandardy EN/IEC 61800-3: 2017; C1, ktorý je vhodný do 1. prostredia;
EN/IEC 61800-3: 2017; C2, ktorý je vhodný do 1. prostredia;
Inštalácia v prostredí Vo vnútri, vyhnite sa priamemu slnečnému žiareniu, soli, prachu, korozívnemu alebo horľavému plynu, dymu, pare. Odolnosť proti chemickým znečisteniam trieda 3C3 EN/IEC
60721-3-3 .Odolnosť proti znečisteniu prachom 3S3EN/IEC 60721-3-3.
Nadm. výška. Pod 1000 metrov n.m. (znížte stupeň zaťaženia pri použití nad 1000 metrov n. m.)
Teplota okolia -10 °C ~ 40 °C (znížte stupeň výkonu ak je teplota okolia medzi 40 °C a 50 °C)
Vlhkosť Menej ako 95% relatívnej vlhkosti, bez kondenzácie
IEC 60068-2-3
Vibrácie Menej ako 5,9 m/s2 (0,6 g) IEC 60068-2-6
Teplota skladovania -20°C až +60°C

Výkonové parametre meničov série V800

1PH / 3PH AC 230 V ±15%
Typ modelu meniča V800 Menovitý výst. výkon (kW) Maximálny vstupný prúd (A) Menovitý výstupný prúd (A) Odporúčaný výkon motora (kW)
V800-2S0004 0,4 5,4 2,4 0,4
V800-2S0007 0,75 7,2 4,5 0,75
V800-2S0015 1,5 10 7 1,5
V800-2S0022 2,2 16 10 2,2
V800-2S0030 3 23 16 3
3PH / 3PH AC 400 V ±15%
V800-4T0007 0,75 3,8 2,5 0,75
V800-4T0015 1,5 5 3,7 1,5
V800-4T0022 2,2 5,8 5 2,2
V800-4T0040 4 10 9 4
V800-4T0055 5,5 15 13 5,5
V800-4T0075 7,5 19 17,5 7,5
V800-4T0110 11 26 25 11
V800-4T0150 15 35 32 15
V800-4T0220 22 46 45 22
V800-4T0300 30 62 60 30
V800-4T0370 37 76 75 37
V800-4T0370 37 76 75 37
V800-4T0450 45 92 90 45
V800-4T0550 55 112 110 55
V800-4T0750 75 155 150 55
V800-4T0900 90 180 176 90
V800-4T1100 110 215 210 110
V800-4T1320 132 260 253 132
V800-4T1600 160 310 300 160
V800-4T1850 185 350 340 185
V800-4T2000 200 390 380 200
Vstupné napätie (V) 50/60Hz Výkon motora (kW) Odporúčaný prierez kábla (mm²) Odporúčaný istič (A) Odporúčaný vstupný stýkač (A)
V800-2S0004 1 fázové 1×230 V 0,4 1,5 10 10
V800-2S0007 0,75 1,5 16 16
V800-2S0015 1,5 2,5 25 25
V800-2S0022 2,2 4 32 32
V800-2S0030 3 4 40 40
V800-4T0004 3 fázové 3×400 V 0,4 1,5 6 6
V800 -4T0007 0,75 1,5 6 6
V800-4T0015 1,5 1,5 6 6
V800-4T0022 2,2 1,5 10 10
V800-4T0040 4 2,5 16 16
V800-4T0055 5,5 2,5 20 20
V800-4T0075 7,5 4 32 32
V800-4T0110 11 4 32 32
V800-4T0150 15 6 40 40
V800-4T0185 18,5 10 50 50
V800-4T0220 22 10 50 50
V800-4T0300 30 16 63 63
V800-4T0370 37 25 100 100
V800-4T0450 45 25 100 100
V800-4T0550 55 35 125 125
V800-4T0750 75 50 160 160
V800-4T0900 90 70 225 225
V800-4T1100 110 95 250 250
V800-4T1320 132 120 315 315
V800-4T1600 160 120 350 350
V800-4T1850 185 150 400 400
V800-4T2000 200 185 500 500

Tabuľka vhodných brzdových odporov V800

Typ meniča frekvencie Brzdný odpor Brzdová jednotka Odporúčaný výkon motora (kW)
Výkon odporu (kW) Hodnota odporu (Ω) (≥)
V800-2S0004 0,80 200 Integrovaná 0,4
V800-2S0007 0,80 150 Integrovaná 0,75
V800-2S0015 0,10 100 Integrovaná 1,5
V800-2S0022 0,10 70 Integrovaná 2,2
V800-2S0030 0,25 65 Integrovaná 3
V800-4T0004 0,15 300 Integrovaná 0,4
V800-4T0007 0,15 300 Integrovaná 0,75
V800-4T0015 0,15 220 Integrovaná 1,5
V800-4T0022 0,25 200 Integrovaná 2,2
V800-4T0040 0,3 130 Integrovaná 4
V800-4T0055 0,4 90 Integrovaná 5,5
V800-4T0075 0,5 65 Integrovaná 7,5
V800-4T0110 0,5 65 Integrovaná 11
V800-4T0150 0,80 43 Integrovaná 15
V800-4T0185 1 32 Integrovaná 18,5
V800-4T0220 1,3 25 Integrovaná 22
V800-4T0300 1,5 22 Integrovaná 30
V800-4T0370 2,5 16 Integrovaná 37
V800-4T0450 3,7 12,6 Integrovaná 45
V800-4T0550 4,5 9,4 Externá BJ 55
V800-4T0750 5,5 9,4 Externá BJ 75
V800-4T0900 7,5 6,3 Externá BJ 90
V800-4T1100 4,5 x 2 9,4 x 2 Externá BJ 110
V800-4T1320 5,5 x 2 9,4 x 2 Externá BJ 132
V800-4T1600 6,5 x 2 6,3 x 2 Externá BJ 160
V800-4T1850 16 2,5 Externá BJ 185
V800-4T2000 6,5 x 3 6,3 x 3 Externá BJ 200
Nominálny výkon pri normálnej záťaži (Normal duty) 0,75 kW
Výkon pre ťažký pohon, ťažké rozbehy (Heavy duty) 0,75 kW
Nominálny výstupný prúd 4,5 A
Napájacie napätie 1 x 230 V
Výstupné napätie 0 – 230 V
Výstupná frekvencia 0 – 3200 Hz
Preťažiteľnosť v režime ND – Normálna záťaž (Normal Duty) 120% / 60s
Preťažiteľnosť v režime HD – Ťažký pohon (Heavy Duty) 150% / 60s
Riadiaci režim V/F skalárne riadenie ✓
Riadiaci režim SFVC vektorové s otvoreným okruhom ✓
Riadiaci režim CLVC vektorové s uzavretým okruhom X
Vstupy analógové 2
Vstupy digitálne 6
Výstupy analógové 1
Výstupy reléové 1
Výstupy s otvoreným kolektorom 1
Integrovaný brzdový tranzistor ✓
EMC filter ✓
+10 V výstup ✓
+24 V výstup X
Vstup pre PTC ✓
Safe Torque Off (STO) X
Emergency STOP (EMS) ✓
Integrovaný Ethernet X
Integrovaný MODBUS RTU ✓
PROFIBUS X
PG karta pre enkodér X
PID ✓
PLC inteligentná funkcia ✓
Pripojenie externého panelu (bežne do 50 m) ✓
Stupeň krytia IP 20 ✓
Stupeň krytia IP 65 X
Zmena smeru otáčania cez externý vstup ✓
Zmena smeru otáčania z panelu X
