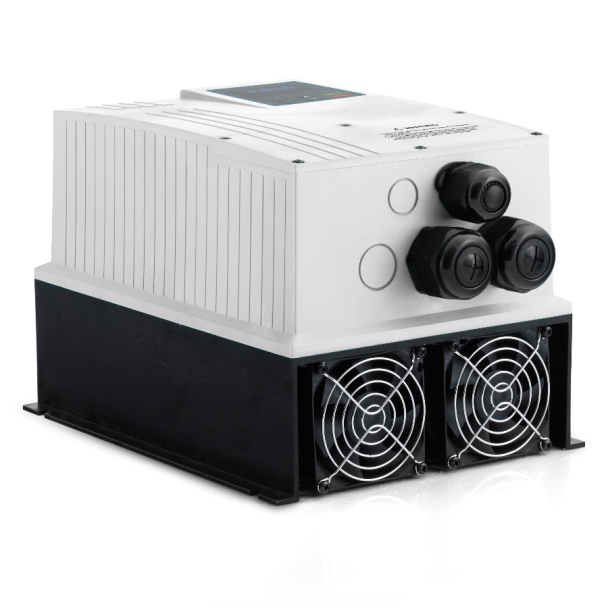

frekvenčný menič X550 model 110kW
frekvenčný menič X550 model 110kW
frekvenčný menič X550 model 110kW

Frekvenčný menič na čerpadlo 110kW, X550-4T1100

frekvenčné meniče X550 400V krytie IP65

Kontakt – predaj@vyboelectric.eu

Model X550-4T1100
Výkon 110 kW
Menovitý výstupný prúd 210 A
Vstupné napätie 50/60Hz 3 fázy 400 V
Prierez nap. kábla 95 mm²
Brzdová jednotka –
EMC filter Áno (C1/C2)
Kategórie: , ,

iso certifikáty vybo electric

Sme odborníci na frekvenčné meniče
24 hodín denne, 7 dní v týždni – urgentné dodávky veľkých frekvenčných meničov meničov
Sklad aj servisné stredisko máme v srdci Slovenska
Frekvenčné meniče odosielame priamo zo skladu
Vlastné vývojové stredisko a možnosť prispôsobenia produktov na mieru
Extra rýchle dodanie po celej republike
Voliteľné príslušenstvo k meničom

Frekvenčné meniče na čerpadlo 110 kW, X550-4T1100

Model X550 je špecifický tým, že je to nielen integrovaný, ale aj univerzálny prístroj ekonomickej triedy. Výnimočný je svojou jednoduchosťou a prehľadnosťou ovládacích prvkov, vďaka čomu ho dokážu ovládať aj bežní užívatelia. Je vyrobený tak, aby spĺňal všetky požiadavky klientov, pričom je vyvinutý na základe podnetov, pripomienok a dlhoročných skúseností užívateľov. Frekvenčný menič na čerpadlo 110 kW, X550-4T1100 je predprogramovaný už počas výroby s cieľom okamžitej možnosti používania ihneď po zapojení do elektrickej siete. Ovládať ho je možné dvomi spôsobmi a to nielen z panela, ale aj externe.

Kde sa využívajú frekvenčné meniče 110 kW?

Frekvenčné meniče X550 s výkonom 110 kW sa môžu využívať prakticky takmer vo všetkých priemyselných odvetviach. Vďaka svojej vysokej odolnosti sú vhodné najmä do prostredia so zhoršenými prevádzkovými podmienkami. Ochrana IP65 im zaručuje úplnú prachotesnosť a odolnosť voči tryskajúcej vode. Pre lepšiu predstavu uvádzame niektoré z oblastí, kde tieto prístroje využívajú aj naši klienti:

  • keramika
  • brúsky
  • stroje na potápanie
  • frézy
  • rezacie stroje
  • odstredivé stroje
  • potraviny
  • vzduchotechnika
  • čerpadlá
  • textil
  • elektrické prevodovky

Meniče X550 – Popis funkcií

Menič X550 ponúka aj množstvo funkcií, ktoré sú neoddeliteľnou súčasťou jednak efektívnej regulácie elektromotorov, no v neposlednom rade aj samotného používania zákazníkom, ktoré je veľmi komfortné a jednoduché. Modely X 550-4T (na 400V) sú vhodné pre riadenie asynchrónnych motorov. Dodávame ich spolu so zapojeným napájacím káblom s koncovkou a so zapojeným výstupným káblom.

  • Zvýšené krytie úrovne IP 65
  • Napájanie meniča jednofázovým napätím 3 x 400 V AC
  • Funkcia zosilnenia točivého momentu elektromotora až o 20%
  • Výstupná frekvencia v rozsahu 0 až 999 Hz
  • Komunikácia: MODBUS RTU
  • Sériovo zabudované fyzické rozhranie RS 485 MODBUS
  • Funkcia pre pripojenie PTC ochrany alebo termokontaktu elektromotora
  • Vstavané 2 počítadlá, PLC, AVR, PID, atď.
  • Vstavaný zdroj externého napájania + 24 V
  • EMS funkcia – bezpečnostná funkcia (okamžité zastavenie)
  • 2 multifunkčné reléové výstupy
  • Integrovaných je 6 alebo 4 digitálne vstupy (podľa výkonového modelu), 1 analógový vstup 0-10 V alebo 4-20 mA,
  • Štandardy EN/IEC 61800-3: 2017; C2, ktorý je vhodný do 1. Prostredia; EN 61800-3:2004+A1:2012; EN 618-5-1:2007+A1:2017
Frekvenčné meniče X550 – ďalšie informácie

V prípade potreby ďalších podrobností o frekvenčných meničoch X550 si môžete pozrieť aj návod na použitie alebo katalóg frekvenčných meničov. Obe sú dostupné online vo formáte PDF. Ak máte nejaké dodatočné otázky alebo potrebujete s výberom zariadenia poradiť, môžete nám napísať na našu e-mailovú adresu predaj@vyboelectric.eu. Náš tím sa vám bude snažiť čím skôr odpovedať, prípadne pomôcť s výberom vhodného prístroja pre vašu prevádzku.

Galéria – Frekvenčné meniče 110kW X550

frekvenčný menič X550 model 110kW

frekvenčný menič X550 model 110kW

frekvenčný menič X550 model 110kW

Podrobná špecifikácia

Typ modelu meniča X550 Menovitý výst. výkon (kW) Menovitý vstupný prúd (A) Menovitý výstúpný prúd (A) Odporúčaný výkon motora (kW)
X550-4T1100 110 214 210 110
Vstupné napätie (V) 50/60Hz Výkon motora (kW) Odporúčaný prierez kábla (mm²) Odporúčaný istič (A)
3 fázové 3×400 V 110 95 250

Tabuľka vhodných brzdových odporov

Typ meniča frekvencie Brzdný odpor Brzdová jednotka Odporúčaný výkon motora (kW)
Výkon odporu (kW) Hodnota odporu (Ω) (≥)
X550-4T1100 – – – –

Všeobecné technické parametre pre všetky typy X550

Položka X550
Napájacie napätie Menovité napätie,
frekvencia		 1 fázové 1x 230 V AC 230V 50/60Hz……….Typ: 2S
3 fázové 3x 400 V AC 400V 50/60Hz……….Typ: 4T
Napäťový rozsah 230V: 170V až 240V
400V: 330V až 440V
Výstup Napäťový rozsah 3 x 230 V: 0 až 230V
3 x 400 V: 0 až 400V
Frekvenčný rozsah 0.10 až 999.9 Hz
Metóda riadenia V/F riadenie, skalárne riadenie
Zobrazenie Prevádzkový stav / Definícia alarmu / interaktívne navádzanie: napr. nastavenie frekvencie, výstupná frekvencia / prúd, napätie DC zbernice, teplota atď.
Ovládacie špecifikácie Výstupný frekvenčný rozsah 0.10 až 999.9 Hz
Rozlíšenie nastavenia frekvencie Digitálny vstup: 0,01 Hz, analógový vstup: 0,1% maximálnej výstupnej frekvencie
Presnosť výstupnej frekvencie 0.01 Hz
V/F riadenie Nastavenie V/F krivky splňujúce rôzne požiadavky praxe
Riadenie krútiaceho momentu Automatické zvýšenie: automaticky zvyšuje krútiaci moment podľa zaťaženia;
Manuálne zvýšenie: umožňuje nastaviť 0,0 až 20,0% zvýšenie krútiaceho momentu.
Multifunkčná vstupná svorkovnica Štyri alebo šesť multifunkčných vstupných svoriek, ktoré vykonávajú funkcie vrátane riadenia rýchlosti pätnástich sekcií, bežiaceho programu, štvorstupňový spínač zrýchlenia / spomalenia, UP/DOWN funkcia a núdzové zastavenie a ďalšie funkcie…
Multifunkčná výstupná svorkovnica 2 multifunkčné výstupné terminály na informácie o behu, nulová rýchlosť, počítadlo, vonkajšie abnormality, prevádzka programu a ďalšie informácie a upozornenia.
Nastavenie času zrýchlenia / spomalenia Čas zrýchlenia / spomalenia možno nastaviť individuálne v rozsahu 0 až 999.9s
Ďalšie funkcie PID riadenie Zabudované PID riadenie
RS 485 Štandardná komunikačná funkcia RS485 (MODBUS)
Nastavenie frekvencie Analógový vstup: 0 -10 V; 0 – 20 mA, voliteľné;
Digitálny vstup: zadáva sa cez otočný volič ovládacieho panela alebo RS 485 alebo cez UP/DOWN.
Viacstupňová rýchlosť Šesť (štyri) multifunkčných vstupných svoriek, môžno zvoliť 15 nastavení rýchlosti.
Automatická regulácia napätia Je možné zvoliť funkciu automatickej regulácie napätia AVR
Počítadlo Zabudované 2 skupiny počítadiel
Výstražné/ochranné funkcie Preťaženie 150% / 60 sek., (konštantný krútiaci moment)
Prepätie Je možné nastaviť ochranu proti prepätiu.
Podpätie Je možné nastaviť ochranu proti nízkemu napätiu.
Iné ochrany Prehriatie; skrat na výstupe; nadprúd; blokovanie parametrov atď.
EMC EMC kompatibilita IEC 61000-4-6; IEC 61000-4-4; IEC 61000-4-11; IEC 61000-4-5
Štandardy EN/IEC 61800-3:2017; C2, ktorý je vhodný do 1. Prostredia
EN 61800-3:2004+A1:2012; EN 618-5-1:2007+A1:2017
Prostredie Teplota okolia -10°C až 40°C (bez námrazy)
Vlhkosť okolia Max. 95% (bez kondenzácie); IEC 60068-2-3
Nadmorská výška Menej než 1000 m.n.m.
Vibrácie Max. 0.5 g; IEC 60068-2-6
Spôsob chladenia Chladenie bez núteného obehu vzduchu cez chladič do 4kW
Nútené chladenie vzduchom u modelov 5,5 kW a vyššie
Stupeň krytia IP 65
Spôsob montáže Na stenu alebo do rozvádzača (podľa vyhotovenia)
Inštalácia v prostredí Odolnosť proti chemickým znečisteniam trieda 3C3 EN/IEC 60721-3-3. Odolnosť proti znečisteniu prachom 3S3EN/IEC 60721-3-3.

Výkonové parametre meničov série X550

Typ modelu meniča X550 Menovitý výst. výkon (kW) Maximálny vstupný prúd (A) Menovity výstupný prúd (A) Odporúčaný výkon motora (kW)
1PH / 3PH AC 230 V ±15% a 1 PH / 1 PH AC 230 V ±15%
X550-2S0007 0,75 7,2 4,5 0,75
X550-2S0015 1,5 10 7 1,5
X550-2S0022 2,2 16 10 2,2
3PH / 3PH AC 400 V ±15%
X550 -4T0007 0,75 3,8 2,5 0,75
X550-4T0015 1,5 5 3,7 1,5
X550-4T0022 2,2 5,8 5 2,2
X550-4T0030 3,0 8,4 6,8 3,0
X550-4T0040 4 10 9 4
X550-4T0055 5,5 15 13 5,5
X550-4T0075 7,5 19 17,5 7,5
X550-4T0110 11 26 25 11
X550-4T0150 15 35 32 15
X550-4T0220 22 46 45 22
X550-4T0300 30 62 60 30
X550-4T0370 37 77 75 37
X550-4T0450 45 95 90 45
X550-4T0550 55 115 110 55
Typ meniča X550 Vstupné napätie (V) 50/60Hz Výkon motora (kW) Odporúčaný prierez kábla (mm²) Odporúčaný istič (A) Odporúčaný vstupný stýkač (A)
X550-2S0007 1 fázové
1×230 V		 0,75 2,5 16 20
X550-2S0015 1,5 2,5 20 25
X550-2S0022 2,2 4 25 32
X550-4T0007 3 fázové
3×400 V		 0,75 2,5 6 10
X550-4T0015 1,5 2,5 10 16
X550-4T0022 2,2 2,5 10 16
X550-4T0030 3,0 2,5 16 16
X550-4T0040 4 2,5 16 20
X550-4T0055 5,5 2,5 20 25
X550-4T0075 7,5 4 25 32
X550-4T0110 11 4 32 40
X550-4T0150 15 6 40 50
X550-4T0185 18,5 10 50 63
X550-4T0220 22 10 63 80
X550-4T0300 30 16 80 100
X550-4T0370 37 16 80 100
X550-4T0450 45 25 100 125
X550-4T0550 55 35 125 150

Tabuľka vhodných brzdových odporov X550

Typ meniča frekvencie Brzdný odpor Brzdová jednotka Odporúčaný výkon motora (kW)
Výkon odporu (kW) Hodnota odporu (Ω) (≥)
X550-2S0007 – – Opcia 0,75
X550-2S0015 – – Opcia 1,5
X550-2S0022 – – Opcia 2,2
X550-4T0007 – – Opcia 0,75
X550-4T0015 – – Opcia 1,5
X550-4T0022 – – Opcia 2,2
X550-4T0030 – – Opcia 3,0
X550-4T0040 0,3 130 Opcia 4
X550-4T0055 0,4 90 Opcia 5,5
X550-4T0075 0,5 65 Opcia 7,5
X550-4T0110 0,8 43 Opcia 11
X550-4T0150 1 32 Áno 15
X550-4T0185 1,3 25 Áno 18,5
X550-4T0220 1,5 22 Áno 22
X550-4T0300 2,5 16 Áno 30
X550-4T0370 3,7 12,6 Áno 37
X550-4T0450 4,5 9,4 Opcia 45
X550-4T0550 – – Opcia 55
Výkon 110 kW
Nominálny výstupný prúd 210 A
Napájacie napätie 3 x 400 V
Výstupné napätie 0 – 400 V
Výstupná frekvencia 0 – 999 Hz
Preťažiteľnosť v režime P (Normal Duty) 120% / 60s
Preťažiteľnosť v režime G (Heavy Duty) X
Riadiaci režim V/F skalárne riadenie ✓
Riadiaci režim SVC vektorové s otvoreným okruhom X
Riadiaci režim CLVC vektorové s uzavretým okruhom X
Vstupy analógové 1
Vstupy digitálne 6
Výstupy analógové X
Výstupy reléové 1
Výstupy s otvoreným kolektorom X
Integrovaný brzdový tranzistor X
EMC filter ✓
+10 V výstup ✓
+24 V výstup ✓
Vstup pre PTC ✓
Safe Torque Off (STO) X
Emergency STOP (EMS) ✓
Integrovaný Ethernet X
Integrovaný MODBUS RTU ✓
PROFIBUS X
PG karta pre enkodér X
PID + detekcia chodu na sucho LL + režim spánku
SLP + detekcia vysokého/nízkeho tlaku HP/LP		 ✓
PLC inteligentná funkcia ✓
Pripojenie externého panelu (bežne do 30 m) ✓
Stupeň krytia IP 20 X
Stupeň krytia IP 65 ✓
Zmena smeru otáčania cez externý vstup ✓
Zmena smeru otáčania z panelu X

Rozmerový výkres
X550

PDF

4T1100

X550

Dátový list
X550

PDF

4T1100

X550

Prezentačný katalóg X550

PDF

4T1100

X550

Užívateľský manuál
X550

PDF

4T1100

X550
