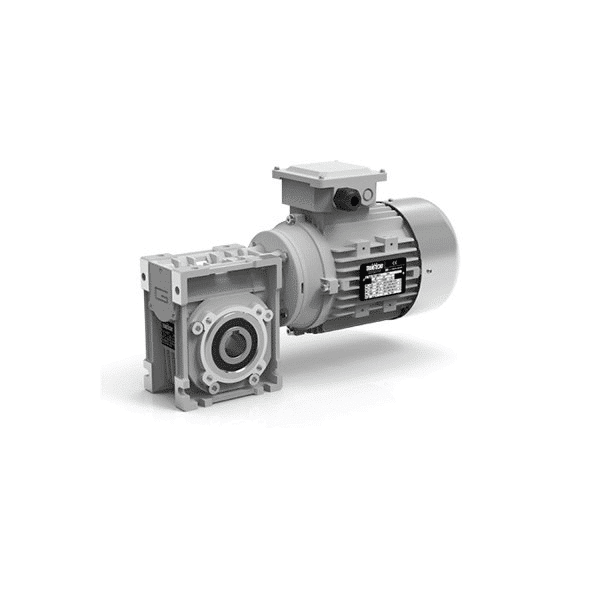

Komplet s trojfázovým napájaním na 400V. Bočný výstup so šnekovou prevodovkou.

Výkon elektromotora	0,55kW (typ 1ALZ71M-4 – B14 alebo B34)
Napájanie	trojfázové 400V
Výstupné otáčky	70 (prevodový pomer 20), 95 (prevodový pomer 15), 140 (prevodový pomer 10)
Priemer dutého hriadeľa	18 mm
Prevodovka	WGM040 (šneková)

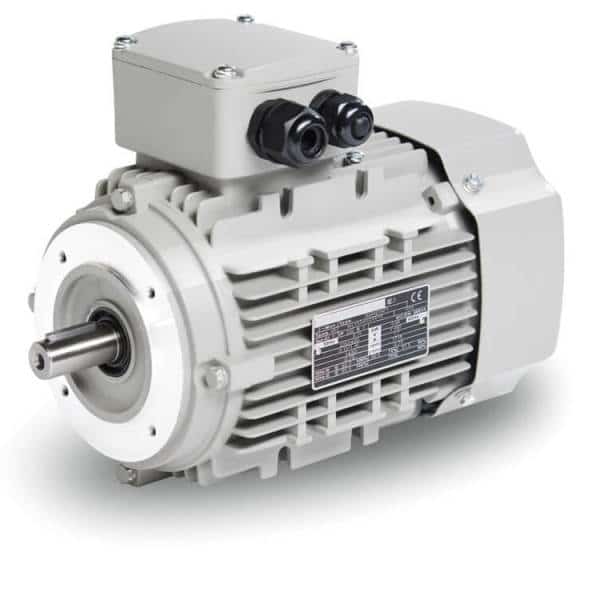

Špecifikácia elektromotora 0,55 kW typ 1ALZ71M-4 v prevedení B14 (malá príruba alebo veľká príruba)

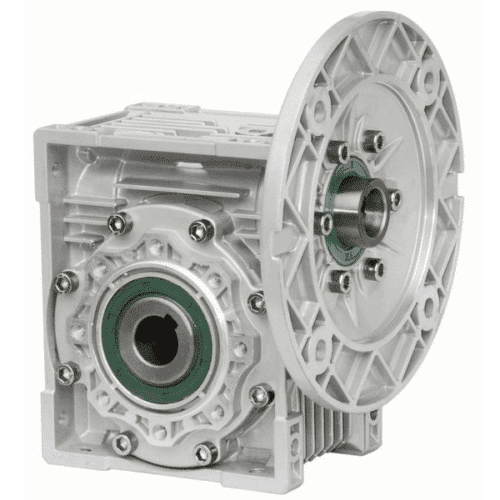

Špecifikácia šnekovej prevodovky WGM040

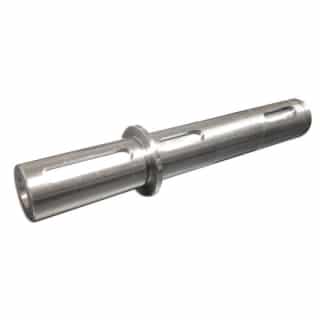

Špecifikácia výstupného hriadeľa Ø 18mm

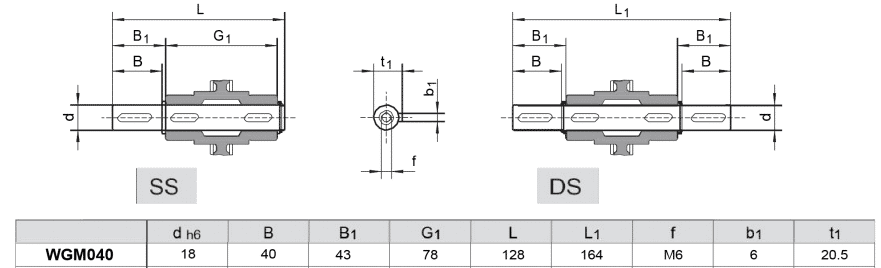

výstupné hriadele tabuľka WGM040

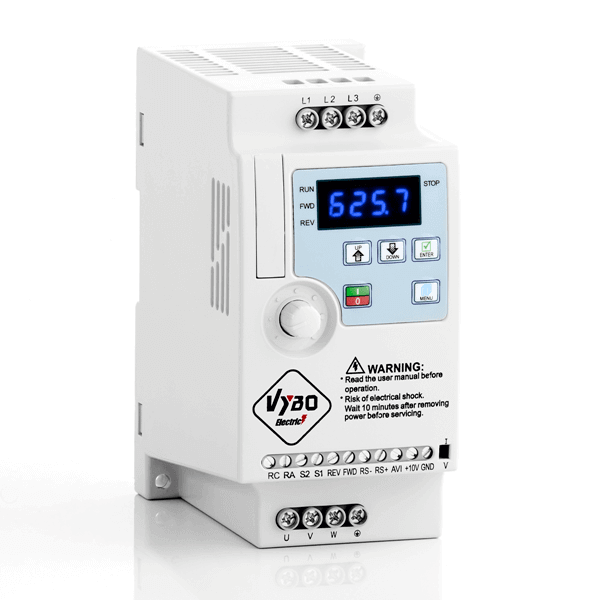

Parametre frekvenčného meniča 0,75kW – A550-4T0007

VYBO Electric odporúča ku kompletu elektromotor + prevodovka objednať aj vynikajúce zariadenie – frekvenčný menič. Frekvenčný menič je zariadenie, ktoré umožňuje dokonale regulovať vaše otáčky. Ak potrebujete otáčky spomaliť, tlačidlom ich spomalíte, ak chcete zrýchliť, tlačidlom ich zrýchlite. Menič frekvencie je výhodné kúpiť taktiež preto, že má výborný pomer ceny a kvality.

frekvenčný menič A550 1,5kw

Položka		A550
Napájanie	Menovité napätie, frekvencia	1PH vstup / 3 PH výstup AC 230 V 50/60Hz…typ: 2S….. 1PH vstup / 1 PH výstup AC 230 V 50/60Hz,..typ: S2S…. 3PH vstup / 3 PH výstup AC 400 V 50/60Hz ..typ: 4T…..
Napájanie	Rozsah napätia vst.	230V: 170 V – 240 V; 400 V:330 V – 440 V
Výstup	Rozsah napätia výs.	230V: 0 – 230 V; 400 V:0 – 400 V
Výstup	Frekvenčný rozsah	0.10 – 400.00Hz
Metóda riadenia		V/F riadenie
Indikácia		Prevádzkový stav / Definovanie alarmu / interaktívne vedenie: napr. nastavenie frekvencie, výstupná frekv./prúd, napätie DC zbernice, teplota, atď.
	Rozsah výstupnej frekvencie	0.10 – 400.00Hz
	Rozlíšenie nastavenia frekvencie	Číslicový vstup: 0,1 Hz, analógový vstup: 0,1% max. výstupnej frekvencie
	Presnosť výstupnej frekvencie	0.01Hz
	V/F riadenie	Nastavenie V/F krivky pre splnenie požiadaviek zaťaženia.
	Riadenie krútiaceho momentu	Autom. riadenie: automatické zvýšenie krútiaceho momentu pri zaťažení pohonu; Manuálne riadenie: umožňuje nastaviť 0,0 ~ 20,0% zvýšenie krútiaceho momentu.
	Multifunkčná vstupná svorkovnica	Štyri multifunkčné vstupné svorky, realizujúce funkcie vrátane riadenia rýchlosti pätnástich sekcií, chod programu, štvorstupňový spínač rýchlosti zrýchlenia / spomalenia, UP/DOWN funkcia a núdzové zastavenie a ďalšie funkcie
	Multifunkčná výstupná svorkovnica	1 multifunkčná výstupná svorkovnica pre zobrazenie behu, nulovej rýchlosti, počítadla, vonkajšej abnormality, programových operácií a ďalších informácií a upozornení.
	Nastavenie času zrýchlenia / spomalenia	0~999.9 s čas zrýchlenia / spomalenia možno nastaviť individuálne.
	PID regulátor	Zabudovaný PID regulátor
	Typ komun. rozhrania	MODBUS
	RS 485	Štandardná komunikačná funkcia RS485 (MODBUS RTU)
	Nastavenie frekvencie	Analógový vstup: môže byť zvolený 0 to 10 V, 4 až 20 mA; Číslicový vstup: Zadanie pomocou ovládacieho kolieska na ovládacom paneli alebo RS485 alebo tlačidlom HORE/DOLE. Pozn.: AVI svorky je možné použiť na výber analógového napäťového vstupu (0-10V) alebo analógový prúdový vstup (4 – 20mA) cez spínač J2.
	Viacnásobná rýchlosť	Štyri multifunkčné vstupné svorkovnice, môžete nastaviť 15 rýchlostných sekcií
	Bezpečnostná funkcia EMS STOP	Systém „emergency stop“ v núdzových prípadoch zastaví menič okamžite, po aktivácii EMS STOP.
	Automatická regulácia napätia	Môže byť zvolená automatická regulácia napätia
	Počítadlo	Zabudované 2 skupiny počítadiel
	Preťaženie	150% po dobu 60 sekúnd (konštantný moment)
	Prepätie	Môže byť nastavená ochrana pred prepätím
	Podpätie	Môže byť nastavená ochrana pred podpätím
	Iné ochrany	Skrat na výstupe, nadprúd, blokovanie parametrov atď.
	EMC komp.	IEC 61000-4-6; IEC 61000-4-4;IEC 61000-4-11; IEC 61000-4-5
	Štandardy	EN/IEC 61800-3: 2017; C2, ktorý je vhodný do 1. Prostredia EN 61800-3:2004+A1:2012; EN 618-5-1:2007+A1:2017
	Okolitá teplota	-10°C až 40°C (bez námrazy)
	Okolitá vlhkosť	Max. 95% (bez kondenzácie) IEC 60068-2-3
	Nadmorská výška	Pod 1000 m.n.m.
	Vibrácie	Max. 0.5 g ; IEC 60068-2-6
	Chladiaci režim	Nútené chladenie vzduchom
	Stupeň krytia	IP 20; vyhovuje EN/IEC 61800-5-1
Inštalácia	Spôsob montáže	Na stenu, alebo na 35mm DIN lištu
Inštalácia	Inštalácia v prostredí	V interiéri, vyhnite sa priamemu slnečnému žiareniu, soli, prachu, korozívnemu alebo horľavému plynu, dymu, pare. Odolnosť proti chemickým znečisteniam trieda 3C3 EN/IEC 60721-3-3. Odolnosť proti znečisteniu prachom 3S3EN/IEC 60721-3-3.
