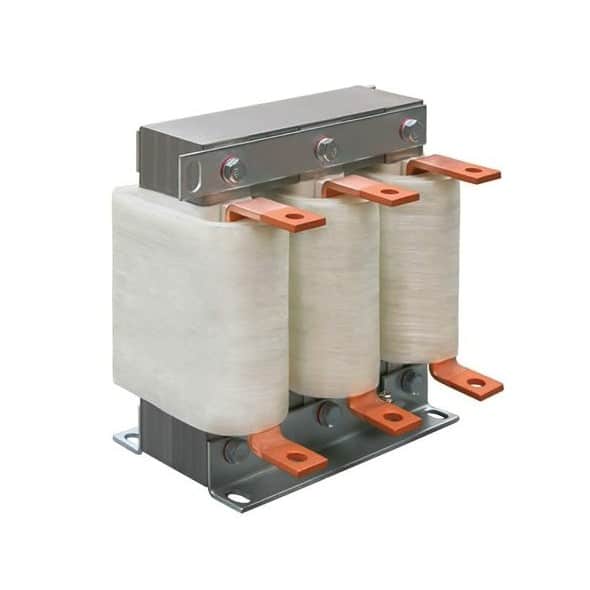

OCL-22K-0.4SAL výstupná tlmivka
Výstupná tlmivka OCL-22K-0.4SAL sa odporúča na prevádzku motorov, ktoré sú ovládané meničom. Taktiež pre všetky motory, pri ktorých dĺžka vedenia medzi motorom a napájaním presahuje 20 metrov. Izolácia motora sa dá chrániť pred poškodením reflexnými vlnami IGBT a pred skratmi striedavého pohonu. Výstupné tlmivky sa často používajú na výstupe frekvenčných meničov na zmiernenie dv/dt (vysokej rýchlosti zmeny napätia) aplikovaného na vinutia motora a pre zníženie účinkov vysokej kapacity elektrického vedenia motora. Tlmivka sa montuje na výstupnej strane meniča frekvencie.
Výhody výstupnej tlmivky OCL-22K-0.4SAL
Konkrétne výhody výstupnej tlmivky OCL-22K-0.4SAL sú nasledujúce:
• Vylepšuje prúdové vyváženie vstupného vedenia.
• Predlžuje životnosť kondenzátorovej banky DC zbernice vďaka zníženiu vnútorného ohrevu, ktorý je spôsobený zvlňovacím prúdom.
• Ochraňuje vstupné usmerňovače pred prepadmi elektrického vedenia a nárazovým prúdom spôsobeným náhlymi rázmi.
• Pomôže splniť kritériá IEEE 519 vďaka zníženiu harmonického skreslenia prúdu vstupného vedenia.
• Ak sa použije na výstupe motora, tak chráni vinutia motora.
• Znižuje nepríjemné prepätie meniča spôsobené zárezmi elektrického vedenia a prechodnými napäťovými špičkami.
Výstupné tlmivky zvyšujú výkon a účinnosť frekvenčných meničov, ich spoľahlivosť, predlžujú životnosť motorov aj meničov a znižujú množstvo energie spotrebovanej systémom motor/menič.
Pracovné podmienky výstupnej tlmivky typu OCL
Pracovné podmienky výstupnej tlmivky typu OCL sú nasledujúce:
1. Pracovná frekvencia: 50/60 Hz
2. Pracovné napätie: 220V/1140V
3. Trieda izolácie: Trieda F, H
4. Nosná frekvencia: 2 až 8 kHz
5. Menovitý prúd: 3A až 1600A
6. Trieda ochrany: IP00-IP22.
7. Prevádzkové prostredie: Pri -10°C až +45°C nie je potrebné znižovať zaťaženie, pri práci nad 45°C sa menovitý prúd zníži o 2% pri každom zvýšení o 1°C.
8. Pokles napätia: <4%, ak je väčší ako táto hodnota, bude výstupný krútiaci moment meniča nižší.
9. Hluk: ≤65 dB.
10. Schopnosť tolerancie preťaženia: 1,5% menovitého prúdu po dobu 60s.
11. Zvýšenie teploty：≤85K
12: Izolačný odpor: hodnota izolačného odporu 1000 VDC ≥ 100 MΩ.
13: Dielektrická pevnosť: oceľové drôtené jadro 3000 VAC / 50 Hz / 5 mA / 10 s bez prepichnutia elektrickým oblúkom.
14: Práca do nadmorskej výšky 2 000 m
15. Žiadny nebezpečný plyn, žiadny horľavý a výbušný materiál
16: Prevádzkový stav: teplota -25°C až 45°C, porovnateľná vlhkosť nepresahujúca 90%.
17: Dobré vetranie.
Rozmery výstupnej tlmivky OCL-22K-0.4SAL
V nasledujúcej tabuľke nájdete presné rozmery výstupnej tlmivky OCL-22K-0.4SAL.
| Lmax (mm) | 195 |
| Hmax (mm) | 170 |
| D±1.0 (mm) | 120 |
| Wmax (mm) | 140 |
| W1±2.0 (mm) | 72 |
| a*b (mm) | 8,5*20 |
